Coriolis-massavirtausmittaus
Coriolis-massavirtausmittaritvie teknologian huipulle teollisuusnesteiden mittauksessa. Monet teollisuudenalat, kuten öljy- ja kaasuteollisuus, elintarviketuotanto ja lääketeollisuus, pitävät tehokkuutta, turvallisuutta, tarkkuutta ja kustannusten hallintaa tärkeinä. Ainutlaatuinen näkemys virtausdynamiikasta on myös syy niiden suosioon, sillä ne mittaavat massavirtausta suoraan paineeseen ja lämpötilaan perustuvien epäsuorien laskelmien sijaan. Laite, joka antaa tarkkoja lukemia reaaliajassa haastavissa sää- tai prosessiolosuhteissa, on todellinen käänteentekevä laite, erityisesti teollisuudenaloille, jotka kamppailevat monimutkaisten muuttujien kanssa.
Mikä on massavirtausmittari?
Massavirtausmittaria käytetään mittaamaan putken läpi kulkevan nesteen virtausnopeutta häiritsemättä koko valmistusprosessia. Se mittaa putkilinjan läpi kulkevan massan määrää aikayksikköä kohti. Massavirran mittausta pidetään olennaisena perustana useimmille reseptien formulaatioille, materiaalitaseiden määrityksille, laskutukselle sekä vastuunsiirrolle asiaankuuluvilla teollisuudenaloilla. Luotettavuus ja tarkkuus ovat erittäin tärkeitä tällaisissa sovelluksissa.
Miten massavirtausmittari toimii?

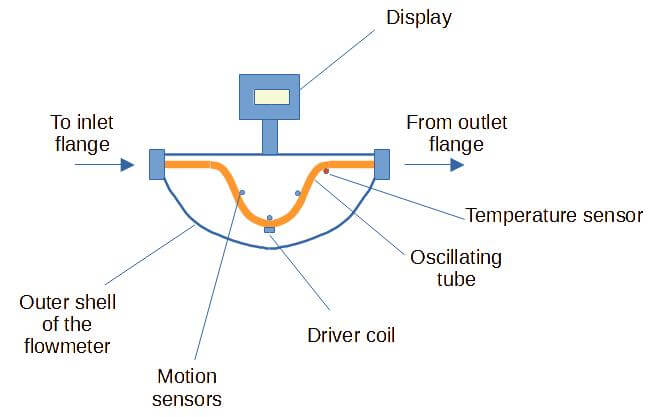

Massan mittauksessa käytetään kahta eri tekniikkaa: inertia- ja lämpömittareita. Ensin mainittu inertiamittari tunnetaan Coriolis-virtausmittareina, jotka perustuvat Coriolis-ilmiöön. Putken läpi kulkeviin nesteisiin kohdistuu Coriolis-kiihtyvyys, joka aiheuttaa mekaanisen pyörimisen putkeen. Nesteen virtausprosessissa syntyvä taipumisvoima on mitatun massavirtausnopeuden funktio.
Myöhempiterminen massavirtausmittariMittaa kaasujen ja nesteiden virtausnopeutta suoraan. Olipa kyse sitten tiettyjen lämpömäärien syöttämisestä virtaavaan virtaukseen tai anturin pitämisestä vakiolämpötilassa, terminen massavirtausmittari toimii kahden lämpötila-anturin ja sähkölämmittimen avulla. Yllä oleva kappale selittääMiten lämpömassavirtausmittari toimii.
Mikä on massavirtausmittarin periaate?
Massavirtausmittareilla pyritään mittaamaan tietyn pisteen läpi virtaavan aineen massaa aikayksikköä kohti. Ne kuitenkin vaihtelevat kohdennettujen tarkkojen mittausten tekniikoiden, kuten terminen, Coriolis-, ultraääni- tai pyörrevirtausmittausten, osalta.Coriolis-massavirtausmittarion yksi suosituimmista virtausmittareista tarkkuutensa ja luotettavuutensa ansiosta.
Massavirtausmittareiden tarkkuus ja mittausalue
Erinomaisen tarkkuuden ja toistettavuuden ansiosta massavirtausmittareita suositaan teollisuudenaloilla, jotka arvostavat tarkkuutta. Massavirtausmittareiden mittausalue viittaa niiden mittausalueen maksimiin. Massavirtausmittarin mittausalue on kääntäen verrannollinen sen epätarkkuuteen yleensä. Tämän suhteen syynä ovat laaja-alaisissa virtausmittareissa olevat mykistysherkkyysanturit, jotka eivät ole yhtä herkkiä kuin yliherkät kapea-alaiset virtausmittarit.
Kuinka valita virtausmittareiden sopiva mittausalue?
Käytännön sovellusten perusteella sopivaa virtausmittaria valittaessa on otettava huomioon sellaisia tekijöitä kuin nestetyyppi, virtausalue, tarkkuus, lämpötila ja paine. Virtausalue on ensimmäinen asia, joka on määritettävä ennen oikean täyden mittausalueen valitsemista. Pienen mittausalueen massavirtausmittarit ovat parempia paremman tarkkuuden vuoksi, jos virtausalue on pieni. Lisäksi ympäristön lämpötila ja paine ovat lisätekijöitä, jotka vaikuttavat lopulliseen tarkkuuteen. Massavirtausmittarin kyky kestää korkeita lämpötiloja ja paineita on etusijalla valinnassa, jos lämpötila ja paine ovat korkeat.
Lonnmeterin Coriolis-massavirtausmittarit tarjoavat 0,1–0,05 %:n nopeusvirheen massavirtausalueella, joka on enintään 100:1. Käyräputkimittareiden aluealue on laajempi kuin suorien putkimittareiden. Mittarin kokonaisvirhe koostuu sekä perusvirheestä että nollapistevirheestä, joka on epäsäännöllisen signaalin ulostulon määrä nollavirtausolosuhteissa. Nollapistevirhe on ensisijainen virheen syy ja se on tyypillisesti 1–2 % mitatusta nopeudesta.
Jotkut valmistajat kuvaavat kokonaistarkkuutta virtausnopeuden prosentteina suurilla virtauksilla ja virtausnopeuden prosentteina sekä nollapistevirheenä. On tärkeää tarkistaa tekniset tiedot vertailua tehtäessä mahdollisen harhaanjohtamisen vuoksi.
Massavirtausmittareiden sovellukset ja rajoitukset
Massavirtausmittareihin vaikuttavat usein ympäristön muuttujat, lukemat ja laskelmat; virheiden säätö voi aiheuttaa laitteiden vaurioitumisen, tehokkuuden laskun ja tarkkuuden heikkenemisen. Katso seuraavia ongelmia, joita massavirtausmittareissa voi esiintyä:
Nro 1 Paine voi laskea, jos virtausnopeus kasvaa havaitsemista varten;
Coriolis-mittari nro 2 on kalliimpi kuin muut virtausmittarit, eikä sitä voida soveltaa suurempiin putkiin.
Nro 3 Kosteuden tiivistyminen kyllästyneisiin kaasuihin voi aiheuttaa alhaisia lukemia ja vastaavaa korroosiota.
Nro 4 Anturin pinnoite tai materiaalikerros vaikuttaa lämmönsiirron tehokkuuteen.
Korkeammista alkukustannuksista huolimatta Coriolis-massavirtausmittarit ovat pitkän aikavälin edut, kuten tarkkuus, vähäinen huoltotarve ja kestävyys, ja ne ovat arvokas ratkaisu monilla teollisuudenaloilla. Massan, tiheyden ja lämpötilan suorat ja luotettavat mittaukset tekevät niistä monipuolisia öljy- ja kaasuteollisuudesta elintarvike- ja juomateollisuuteen.
Jos etsit luotettavaa Coriolis-massavirtausmittareiden valmistajaa, ota rohkeasti yhteyttä ja keskustele asiantuntijoiden kanssa oikeiden massavirtausmittareiden valinnassa. Tai pyydä ilmainen tarjous erityisvaatimuksillasi.
Julkaisuaika: 24.10.2024
